Scorrimento: verticale
Avvolgimento: a molla/molla-catena
Sistema di apertura: a scatto o con cricchetto oppure PushUp a pressione verso il basso (solo Wind Smart)
Cassonetto: arrotondato da 32 e 42 mm, anche in versione con testate telescopiche, per l’installazione in vani non perfettamente in squadro
Versione alternativa: disponibile con sistema di applicazione frontale solo con cassonetto da 45 mm
Adatta per: finestra / portafinestra (solo per Wind 42 mollacatena)
Bottoncino: no
Rete: in fibra di vetro grigia di serie. Può essere richiesta anche con rete Blackline, rete Fabrinet e a strisce. Al posto della rete si può richiedere l’inserimento di teli oscuranti, filtranti e a strisce.
I teli oscuranti e filtranti sono per uso interno e sono disponibili solo per i modelli con cassonetto da 42 mm
Viene fornita: su misura / in kit / in barre da 6 mt (per info, contattare l’azienda)
Note: vengono fornite delle clips metalliche – da fissare a soffitto (esclusa versione telescopica) – che consentono un veloce aggancio del cassonetto. Dotata anche di piedini regolabili, per la regolazione dell’aderenza della barra maniglia, in caso di vani non in squadro

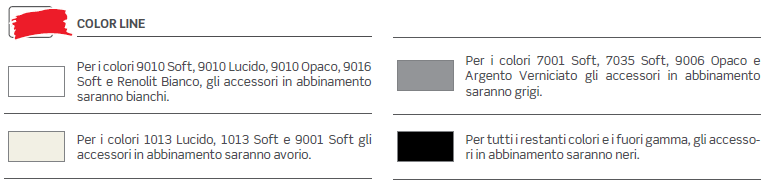

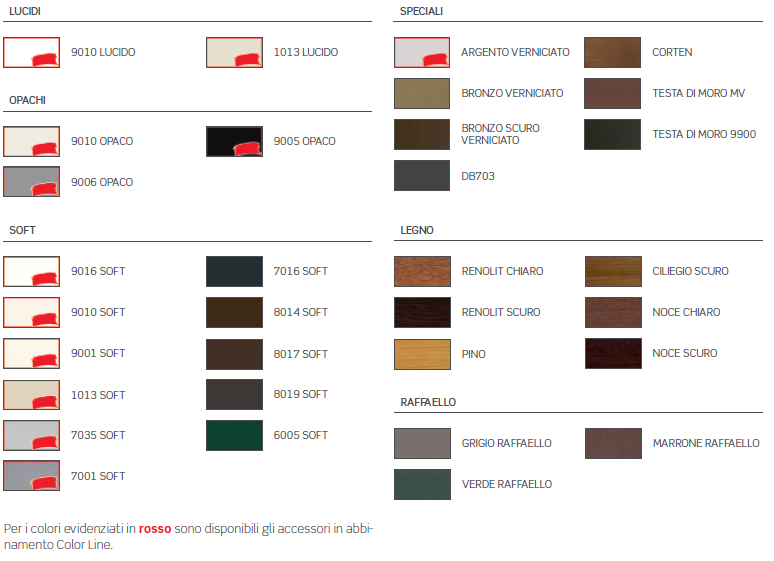

Color Line: per i modelli Wind 42 Fast e Wind 42 Smart sono disponibili gli accessori in vista a colore: bianco, avorio, grigio e nero. In abbinamento alle tinte bianco, avorio o grigio lo spazzolino sarà fornito di colore grigio. Per le restanti tinte e se non specificato, lo spazzolino sarà fornito di colore nero.
TIPOLOGIE E CARATTERISTICHE
- WIND 32
- WIND 42
- WIND 42 TELESCOPICA
- WIND 42 MOLLA-CATENA
- WIND 42 SIMPLY

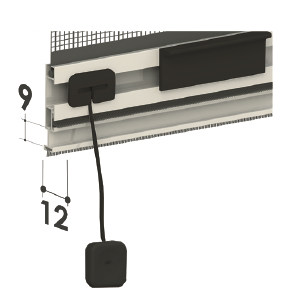

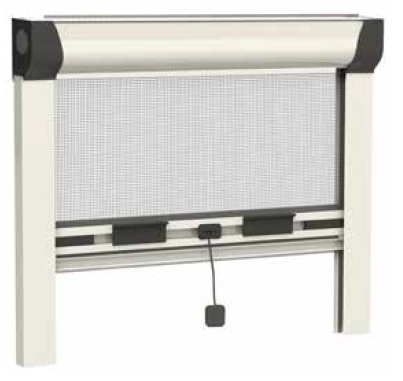

- WIND 42 COMFORT
- WIND 42 FAST
- WIND 45 UP
- WIND 42 SMART
- WIND 45
- WIND 42 SMART UP
- WIND 42 SMART UP GM
- Opzioni
FUNZIONI OPZIONALI
Regolazione esterna del carico molla
È possibile intervenire nella regolazione del caricamento molla interna, agendo sull’apposito foro presente nella testata e servendosi del chiavino in dotazione.
Se in fase d’ordine viene richiesto il carico molla, la zanzariera verrà fornita con le testate dedicate.
FUNZIONI OPZIONALI
Tendicatena a muro
I nostri prodotti, installati sia internamente che esternamente, vengono dotati di dispositivo tendicatena quindi conformi alle prescrizioni delle norme europee EN 13120 (punti 8.2 e 15 relativi alla protezione dallo strangolamento), EN 16433: 2014 e EN 16434:2014.
Esse infatti risultano conformi all’obbligo generale di sicurezza dei prodotti immessi sul mercato di cui alla direttiva 2001/95/CE del Parlamento europeo e del Consiglio.
Testate telescopiche con molle ad espansione, per installazione rapida anche in vani non perfettamente in squdro.
Copritestate, manigliette e piedini forniti in nero o bianco, in base al colore del prodotto ordinato.
FUNZIONI OPZIONALI
Regolazione esterna del carico molla
È possibile intervenire nella regolazione del caricamento molla interna, agendo sull’apposito foro presente nella testata e servendosi del chiavino in dotazione.
Se in fase d’ordine viene richiesto il carico molla, la zanzariera verrà fornita con le testate dedicate.
Testate telescopiche con molle ad espansione, per installazione rapida anche in vani non perfettamente in squdro.
Copritestate, manigliette e piedini forniti in nero o bianco, in base al colore del prodotto ordinato.
Sistema di fissaggio ad espansione, regolabile internamente attraverso le apposite viti a brugola.
Le testate ed i piedini ad espansione, adattandosi alle pareti, permettono il funzionamento della zanzariera anche se il cassonetto o le guide risultano più corte (fino ad un 1 cm) oppure per correggere eventuali situazioni di irregolarità nello squadro.
Prodotto ideale per l’installazione in spazi ridotti: il cassonetto e le guide costituiscono un telaio che si applica frontalmente al vano grazie alle clips di fissaggio.
È disponibile una versione con azionamento a catena (solo comando dall’esterno).
MANIGLIETTE
Fissaggio laterale: maniglietta alta 10 mm

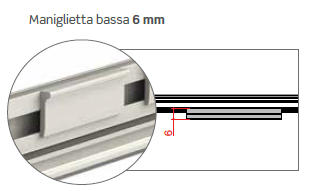

Fissaggio frontale: maniglietta bassa 6 mm
Barra maniglia con profilo portaspazzolino telescopico
Piedini regolabili in altezza (si possono fissare a piacere);
Spazzolino presente nella parte inferiore e nella parte interna della barra maniglia;
Testate autoportanti;
Possibilità di installazione con attacco frontale (da richiedere in fase d’ordine)
Regolazione esterna del carico molla
È possibile intervenire nella regolazione del caricamento molla interna, agendo sull’apposito foro presente nella testata e servendosi del chiavino in dotazione.
Se in fase d’ordine viene richiesto il carico molla, la zanzariera verrà fornita con le testate dedicate.
Tappo copritaglio guida
Tappo di finitura inferiore delle guide dedicato all’installazione frontale con guida sospesa.
Barra maniglia con profilo portaspazzolino telescopico.
• Piedini regolabili in altezza (si possono fissare a piacere);
• Spazzolino presente nella parte inferiore;
• Testate autoportanti;
Regolazione esterna del carico molla Sistema Soft: rallentamento nell’avvolgimento
Regolazione esterna del carico molla
La regolazione del tensionamento della molla interna viene effettuata agendo sull’ apposito foro presente nella testata, servendosi del chiavino in dotazione.

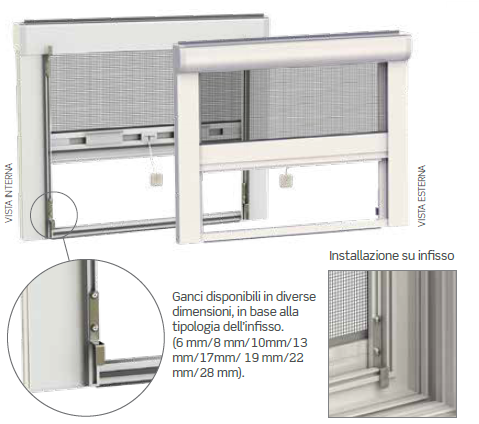

CASSONETTO AUTOPORTANTE
PORTAGANCIO A MOLLA
SUPERIORE
PORTAGANCIO INFERIORE
SOGLIA DI APPOGGIO
GANCI
Dimensioni disponibili con
profondità (P): da 6mm / 8mm
/ 10mm / 13mm / 17mm /
19mm / 22mm / 28mm.
Su richiesta: tutte le altre
misure intermedie da 2mm
a 35mm di profondità con
incrementi di 1mm.
Sezione verticale
Sezione orizzontale
Mis. “Z” = profondità del telaio inclusa la guarnizione
(ganci disponibili da 6mm / 8mm / 10mm / 13mm / 17mm / 19mm / 22mm / 28mm
e a richiesta tutte le altre misure intermedie da 2mm a 35mm di profondità con
incrementi di 1mm).
FUNZIONI DI SERIE
• Barra maniglia con profilo portaspazzolino telescopico.
• Piedini regolabili in altezza;
• Testate autoportanti;
• Sistema Soft: rallentamento nell’avvolgimento
FUNZIONI OPZIONALI
Regolazione esterna del carico molla
La regolazione del tensionamento della molla interna viene effettuata agendo sull’ apposito foro presente nella testata, servendosi del chiavino in dotazione.
Blocco barra maniglia
- Consente un arresto anticipato della barra maniglia, utile in presenza di sopraluce.
- Compatibile con tutti i sistemi Wind verticali.
Wind 42 – Piedino inclinato
- Inclinazione di 5°
- Per compensare le soglie tipiche di alcuni Paesi europei
Cricchetto
Azionamento disponibile per i modelli con cassonetto da 32/42, 42 telescopica e 45.
Con il sistema di apertura a doppio pulsante previene l’apertura accidentale da parte dei bambini.
ATTENZIONE: Le dimensioni minime e massime indicate nelle tabelle sono da considerarsi come valori indicativi: eccezionalmente, per alcune larghezze, potrebbe non essere possibile raggiungere l’altezza massima né installare il sistema Soft.
