GLIDE
La nuova zanzariera a pannello scorrevole
Indicata per finestra e portafinestra scorrevole, GLIDE permette di raggiungere anche ampie dimensioni (fino a 2 m x 3 m), senza l’utilizzo di traversi, mantenendo
GLIDE
Zanzariera con pannello scorrevole
GLIDE
Scorrimento: laterale.
Sistema di apertura: a pannello scorrevole con maniglietta Color Line di serie
(fornita a parte, da applicare sul pannello).
Adatta per: finestra e portafinestra.
Rete: rete Black Line di serie, ma può essere richiesta anche in fibra di vetro grigia,
Fabrinet, alluminio brunito, alluminio argento, acciaio inox, Tuffscreen™, Petscreen.
Per installazioni in zone esposte a salsedine, si sconsiglia l’utilizzo di rete in alluminio
o acciaio inox.
Viene fornita: su misura.
Configurazioni: il prodotto è disponibile in quattro configurazioni che differiscono fra loro in base alle necessità d’installazione.
Color Line: accessori in vista a colore.
TIPOLOGIE E CARATTERISTICHE
GLIDE

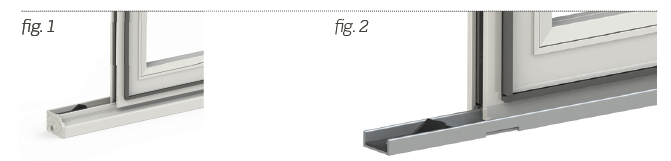

Il binario superiore ed inferiore (fig. 1) segue il colore del pannello zanzariera, mentre la guida bassa (fig. 2) sarà disponibile esclusivamente di color argento verniciato o nero (su richiesta).
TIPOLOGIE DI INSTALLAZIONE
Entrambe le soluzioni offrono vantaggi specifici e la scelta tra l’una o l’altra dipende dalle caratteristiche del vano e dalle necessità progettuali.
INSTALLAZIONE FRONTALE
L’installazione frontale sul vano o sull’infisso,
avviene senza la necessità che il perimetro sia
delimitato lateralmente.
INSTALLAZIONE CLASSICA
L’installazione classica prevede il montaggio
all’interno di un foro finestra, alloggiando
il prodotto tra le pareti laterali del vano.
DESCRIZIONE DELLE VARIANTI
È possibile installare la Glide in quattro varianti differenti:

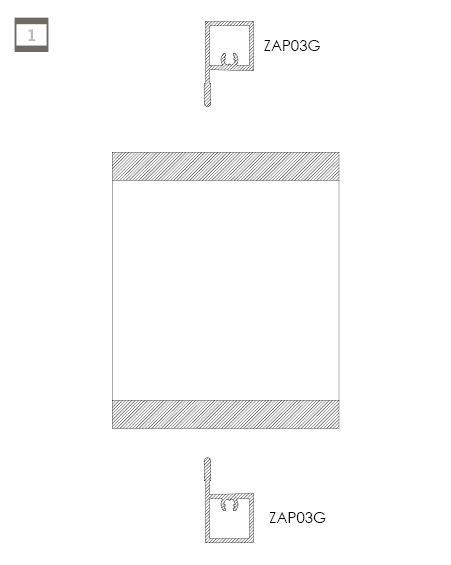

- Variante 1: con binario presente sulla larghezza superiore ed inferiore del vano, adatta sia per installazione frontale che classica
- Variante 2: con binario presente sulla larghezza superiore e guida bassa sulla larghezza inferiore, adatta sia per installazione classica.
- Variante 3: Con binario presente su tutti e quattro i lati del vano, adatta sia per installazione frontale che classica.
- Variante 4: Con binario presente sulla larghezza superiore del vano e su entrambe le altezze. Sulla larghezza inferiore sarà presente la guida bassa. Adatta sia per installazione frontale che classica.
RAL
9010
1013
8017
NERO
TESTA
DI MORO 9900
ARGENTO
VERNICIATO
BRONZO
VERNICIATO
BRONZO SCURO
VERNICIATO
Soft
9001 SOFT
6005 SOFT
8014 SOFT
8017 SOFT
7001 SOFT
BIANCO SOFT
7016 SOFT
1013 SOFT
9016 SOFT
Raffaello
GRIGIO
RAFFAELLO
VERDE
RAFFAELLO
MARRONE
RAFFAELLO
TESTA
DI MORO MV
Sablè
NOIR SABLÈ
CORTEN SABLÈ
Legno
NOCE EFFECTA
NOCE 100
RENOLIT CHIARO
PINO 1
CILIEGIO
CON FIAMMA
CILIEGIO
CON FIAMMA R
BLACKLINE | FABRINET |  | RETE ALLUMINIO | PETSCREEN | TUFFSCREEN | RETE IN ACCIAIO INOX | |
GLIDE | • | ∘ | ∘ | ∘ | ∘ | ∘ | ∘ |
• Di serie ∘ Opzionale
MISURE CONSIGLIATE
Di serie
Tipologia reti | Larghezza (min/max) per pannello | Altezza (min/max) per pannello |
Rete Black Line | 350/ 2000 | 500 / 3000 |
Tipologia reti | Larghezza (min/max) per pannello | Altezza (min/max) per pannello |
Rete in fibra di vetro grigia | 350/ 2000 | 500 / 3000 |
500 / 3000 | 350/ 2000 | |
Rete Fabrinet | 350/2000 | 500/2400 |
500/2400 | 350/2000 | |
Rete alluminio | 350/1750 | 500/3000 |
500/3000 | 350/1750 | |
Petscreen | 350/2000 | 500/2400 |
500/2400 | 350/2000 | |
Tuffscreen | 350/2000 | 500/2400 |
500/2400 | 350/2000 | |
Rete in acciaio Inox | 350/1750 | 500/3000 |
500/3000 | 350/1750 |
VARIANTE 1: INSTALLAZIONE CLASSICA
Formulare l’ordine indicando:
- Larghezza finita pannello zanzariera: il pannello verrà fornito con la misura ordinata.
- Altezza finita zanzariere (pannello più binario superiore ed inferiore): la zanzariera
verrà fornita con la misura ordinata.
Se non diversamente specificato, le dimensioni del binario saranno definite mediante la seguente formula:
Lunghezza finita binari (*)=(larghezza finita pannello zanzariera x2)+10 mm.
REQUISITI MINIMI PER ORDINE
Larghezza finita pannello zanzariera = Larghezza interna telaio finestra + 40 mm;
Altezza finita zanzariera = Altezza interno telaio finestra + 82 mm;
Su richiesta è possibile ordinare il binario superiore ed inferiore della lunghezza
desiderata.
NB: Se non diversamente specificato, il binario inferiore verrà fornito con asole per il drenaggio dell’acqua.
Binario presente sulla larghezza superiore ed inferiore del vano
VARIANTE 1: INSTALLAZIONE FRONTALE
Formulare l’ordine indicando:
- Larghezza finita pannello zanzariera: il pannello verrà fornito con la misura ordinata.
- Altezza finita zanzariere (pannello più binario superiore ed inferiore): la zanzariera
verrà fornita con la misura ordinata.
Se non diversamente specificato, le dimensioni del binario saranno definite mediante la seguente formula:
Lunghezza finita binari (*)=(larghezza finita pannello zanzariera x2)+10 mm.
REQUISITI MINIMI PER ORDINE
Larghezza finita pannello zanzariera = Larghezza interna telaio finestra + 40 mm;
Altezza finita zanzariera = Altezza interno telaio finestra + 82 mm;
Su richiesta è possibile ordinare il binario superiore ed inferiore della lunghezza
desiderata.
NB: Se non diversamente specificato, i binari verranno forniti con fori frontali per l’inserimento dei tappini copriforo ed il binario inferiore con asole per il drenaggio dell’acqua.
Binario presente sulla larghezza superiore ed inferiore del vano
VARIANTE 2: INSTALLAZIONE CLASSICA
Formulare l’ordine indicando:
- Larghezza finita pannello zanzariera: il pannello verrà fornito con la misura ordinata.
- Altezza finita zanzariere (pannello più binario superiore ed inferiore): la zanzariera
verrà fornita con la misura ordinata.
Se non diversamente specificato, le dimensioni del binario saranno definite mediante la seguente formula:
Lunghezza finita binari (*)=(larghezza finita pannello zanzariera x2)+10 mm.
REQUISITI MINIMI PER ORDINE
Larghezza finita pannello zanzariera = Larghezza interna telaio finestra + 40 mm;
Altezza finita zanzariera = Altezza interno telaio finestra + 82 mm;
Su richiesta è possibile ordinare il binario superiore ed inferiore della lunghezza
desiderata.
NB: Se non diversamente specificato, la guida bassa verrà fornita con asole per drenaggio acqua.
Binario presente sulla larghezza superiore e guida bassa sulla larghezza inferiore
VARIANTE 3: INSTALLAZIONE CLASSICA
Formulare l’ordine indicando:
- Larghezza finita pannello zanzariera: il pannello verrà fornito con la misura ordinata.
- Altezza finita zanzariere (pannello più binario superiore ed inferiore): la zanzariera
verrà fornita con la misura ordinata.
Se non diversamente specificato, la larghezza del telaio sarà definita mediante la seguente formula:
Larghezza finita telaio (*)=(larghezza finita pannello zanzariera x2)+50 mm.
REQUISITI MINIMI PER ORDINE
Larghezza finita pannello zanzariera = Larghezza interna telaio finestra + 40 mm;
Altezza finita zanzariera = Altezza interno telaio finestra + 82 mm;
Su richiesta è possibile ordinare il telaio della larghezza desiderata.
NB: Se non diversamente specificato, il binario inferiore verrà fornito con asole per il drenaggio dell’acqua.
Binario presente su tutti e quattro i lati del vano
VARIANTE 3: INSTALLAZIONE FRONTALE
Formulare l’ordine indicando:
- Larghezza finita pannello zanzariera: il pannello verrà fornito con la misura ordinata.
- Altezza finita zanzariere (pannello più binario superiore ed inferiore): la zanzariera
verrà fornita con la misura ordinata.
Se non diversamente specificato, la larghezza del telaio sarà definita mediante la seguente formula:
Larghezza finita telaio (*)=(larghezza finita pannello zanzariera x2)+50 mm.
REQUISITI MINIMI PER ORDINE
Larghezza finita pannello zanzariera = Larghezza interna telaio finestra + 40 mm;
Altezza finita zanzariera = Altezza interno telaio finestra + 82 mm;
Su richiesta è possibile ordinare il telaio della larghezza desiderata.
NB: Se non diversamente specificato, i binari verranno forniti con fori frontali per l’inserimento dei tappini copriforo ed il binario inferiore con asole per il drenaggio dell’acqua.
Binario presente su tutti e quattro i lati del vano
VARIANTE 4: INSTALLAZIONE CLASSICA
Formulare l’ordine indicando:
- Larghezza finita pannello zanzariera: il pannello verrà fornito con la misura ordinata.
- Altezza finita zanzariere (pannello più binario superiore ed inferiore): la zanzariera
verrà fornita con la misura ordinata.
Se non diversamente specificato, la larghezza del telaio sarà definita mediante la seguente formula:
Larghezza finita telaio (*)=(larghezza finita pannello zanzariera x2)+50 mm.
REQUISITI MINIMI PER ORDINE
Larghezza finita pannello zanzariera = Larghezza interna telaio finestra + 40 mm;
Altezza finita zanzariera = Altezza interno telaio finestra + 63 mm;
Su richiesta è possibile ordinare il telaio della larghezza desiderata.
NB: Se non diversamente specificato, la guida bassa verrà fornita con asole per drenaggio acqua.
Binario presente sulla larghezza superiore del vano e su entrambe le altezze.
Sulla larghezza inferiore sarà presente la guida bassa.
VARIANTE 4: INSTALLAZIONE FRONTALE (SU TRE LATI)
Formulare l’ordine indicando:
- Larghezza finita pannello zanzariera: il pannello verrà fornito con la misura ordinata.
- Altezza finita zanzariere (pannello più binario superiore ed inferiore): la zanzariera
verrà fornita con la misura ordinata.
Se non diversamente specificato, la larghezza del telaio sarà definita mediante la seguente formula:
Larghezza finita telaio (*)=(larghezza finita pannello zanzariera x2)+50 mm.
REQUISITI MINIMI PER ORDINE
Larghezza finita pannello zanzariera = Larghezza interna telaio finestra + 40 mm;
Altezza finita zanzariera = Altezza interno telaio finestra + 63 mm;
Su richiesta è possibile ordinare il telaio della larghezza desiderata.
NB: Se non diversamente specificato, i binari verranno forniti con fori frontali per l’inserimento dei tappini copriforo ed il binario inferiore con asole per il drenaggio dell’acqua.
Binario presente sulla larghezza superiore del vano e su entrambe le altezze.
Sulla larghezza inferiore sarà presente la guida bassa.
