ORIENTA

L’avvolgibile a stecche orientabili senza meccanismo di rotazione

Sintesi tra avvolgibile e persiana, offre solo il meglio di questi due prodotti. Spesso usando l’avvolgibile ci si trova di fronte a scelte del tipo: sollevare il telo per arieggiare o abbassarlo per ripararsi dai raggi solari e dalle intrusioni. In una soluzione unica, Orienta consente di arieggiare, illuminare e proteggere dal sole, per il massimo del comfort. Il suo funzionamento non richiede meccanismi all’interno delle guide, pertanto è possibile installarla come un normale avvolgibile su nuove costruzioni o sostituirla alle esistenti. Non necessita di manutenzione, garantisce un funzionamento costante nel tempo. La movimentazione del telo è motorizzata. Sono disponibili sul mercato motori con radiocomando con tre finecorsa. In questo modo è possibile memorizzare le posizioni di telo avvolto, telo chiuso e telo orientato. È consigliato l’utilizzo di motori a basso numero di giri; preferibilmente 12-15 giri/min.

INFORMAZIONI TECNICHE

  • Peso del telo 9 kg al m2
  • N° di stecche per metro di altezza 18
  • Interasse stecca-stecca orientata 54.9 mm
  • Interasse stecca-stecca in tiro 63.5 mm
  • Sulla parte superiore della tapparella vengono inserite 5 lamelle fisse, al fine di ottimizzare l’avvolgimento.

SEZIONI QUOTATE DELLE LAMELLE

(lamelle orientabili)

(lamelle fisse)

DIAMETRI AVVOLGIMENTO SU RULLO (70 mm)*

H LUCE
ARCHITETTONICA

1600

1800

2000

2200

2400

2500

2800

3000

DIAMETRO DI
AVVOLGIMENTO mm

195

200

215

225

230

240

250

255

H LUCE
ARCHITETTONICA

1600

1800

2000

2200

2400

2500

2800

3000

DIAMETRO DI
AVVOLGIMENTO mm

210

220

230

240

250

260

270

280

ATTENZIONE: Una volta individuato il diametro di avvolgimento, si consiglia di aggiungere una tolleranza di 30 mm per il corretto avvolgimento all’interno del vano.

SUPPORTI INTERMEDI (vista interna)

In base della larghezza saranno impiegati dei supporti di rinforzo intermedi:

Senza supporto intermedio per larghezze fino a 1200 mm

1 supporto intermedio per larghezze da 1201 fino a 2300 mm

2 supporti intermedi per larghezze da 2301 fino a 3000 mm

ORIENTA

enrollamiento interior

ORIENTA REVERSE

enrollamiento interior

(vista esterna)

Lamella intera fino a L. 3000 mm

Kit supporti laterali

Kit supporti centrali

MOTORI

Dati tecnici

MAT45ECA/Y - 30/15

MAT45ECA/Y - 40/15

MAT45ECA/Y 50/12

MAT55ECA/Y 80/12

MAT55ECA/Y 100/10

Forza nominale (N.m)

20

30

50

80

100

Velocità nominale (rpm)

15

15

12

12

10

Diam. (mm)

45

45

45

55

55

Voltaggio nominale (V)

230

230

230

230

230

Frequenza nominale (Hz)

50

50

50

50

50

Potenza nominale (W)

145

191

205

385

393

Corrente nominale (A)

0,64

0,83

0,89

1,65

1,68

L₁/L₂(mm)

738/620

645/624

760/750

613/597

771/756

I motori sono dotati di:

  • Fine corsa elettronico
  • Fine corsa intermedio
  • Ricevitore radio integrato
  • Regolazione apertura lamelle

Altre motorizzazioni disponibili su richiesta.

GUIDE ABBINABILI

PER GLI ORDINI DELLE GUIDE IN TINTA FARE RIFERIMENTO ALLA RELATIVA SEZIONE PRESENTE NEL LISTINO PREZZI

AT50009

Guida 22×31
in alluminio estruso

AT50010

Tagliata a misura
con spazzolino (7X5)

AT50013

Guida 26.5×68 ORIENTA
in verghe

AT50014

Tagliata a misura
con spazzolino

AT50018

Guida 26,5×31,5 in alluminio
estruso per tapparella
ORIENTA in verghe

AT50019

Tagliata a misura
con spazzolino

AT36016

Guida in alluminio estruso
con distanziale 65 in verghe

AT36017

Tagliata a misura
con spazzolino

AT36012

Chiusura superiore per distanziatore
in verghe in alluminio estruso.

AT36013

tagliato a misura con spazzolino
Renolit chiaro

AT50011

Guida 150×68 ORIENTA
in verghe

AT50012

Tagliata a misura
con spazzolino

AT50015

Guida doppia 69×60
in verghe
in abbinamento alla guida
AT50009/AT50010

ACCESSORI

AT36020

Innesto rapido in nylon
per chiusura AT36012
con viti per chiusura
superiore – nero

ZMV01T

Vite autoperforante 4,2×16
per fissaggio innesto rapido

AT31005

Supporto
regolabile
con bifora

AT31004

Supporto
orientabile
con bifora

AT31007

Supporto
a legno
con cuscinetto

AT31006

Cuscinetto con
boccola in ferro

AT31003S

Supporto
portacuscinetto
registrabile con vite

AT50000

Catenacciolo

Sintesi tra avvolgibile e persiana,
offre solo il meglio di questi due prodotti.

ALTRI ACCESSORI

AT32009

Rullo ottagonale 70 15/10
in verghe mt. 6,5

AT32010

Rullo ottagonale 70 15/10
taglio a misura

AT33007

Calotta ottagonale 70
regolabile 100 mm

AT50017

Invito guida 22X31
In abbinamento
alla guida: AT50010

AT36021

Invito per guida per
distanziatore da 20
e da 65 nero
In abbinamento alla guida:
AT36017

AT32005*

Rullo ottagonale 60 8/10 in
verghe mt. 6

AT32006*

Rullo ottagonale 60 8/10
taglio a misura

AT33004*

Calotta ottagonale 60
regolabile 100 mm

ZNS010

Spazzolino 5×5
per guide

AT44011

Gancio attacco al telo
c/molla per profili da 14 mm

AT44014

Protezione di plastica
per attacco al telo con molla

ACCESSORI MOTORI

Per motore MAT45ECA/Y

MAT006
Staffa di fissaggio

MAT008
Supporto regolabile

MATS04
Adattatore per
rullo ottagonale
da 70mm

MAT005
Staffa di fissaggio

Per motore MAT55ECA/Y

MAT010
Staffa di fissaggio

MAT015
Staffa di fissaggio con supporto
regolabile superiore a 50 N/m

COMANDI A DISTANZA

MAT501

Telecomando mono-canale

Ogni canale può controllare
massimo 20 ricevitori

Alimentazione:
batteria da 3V CR2450
durata: più di 2 anni

Frequenza di trasmissione:
433.90MHz ± 100KHz

Dimensioni:
130mm×44mm×10.5mm

MAT502

Telecomando 15 canali

Ogni canale può controllare
massimo 20 ricevitori

Alimentazione:
batteria da 3V CR2450
durata: più di 2 anni

Frequenza di trasmissione:
433.90MHz ± 100KHz

Dimensioni:
130mm×44mm×10.5mm

MAT503

Telecomando da muro mono-canale

Nessun cablaggio, montabile ovunque all’occorrenza

Alimentazione:
batteria da 3V CR2450
durata: più di 2 anni

Raggio d’azione:
200 m all’aperto, 35 m
in spazi chiusi

Frequenza di trasmissione:
433.90MHz ± 100KHz

Dimensioni:
80mm×80mm×11.7mm

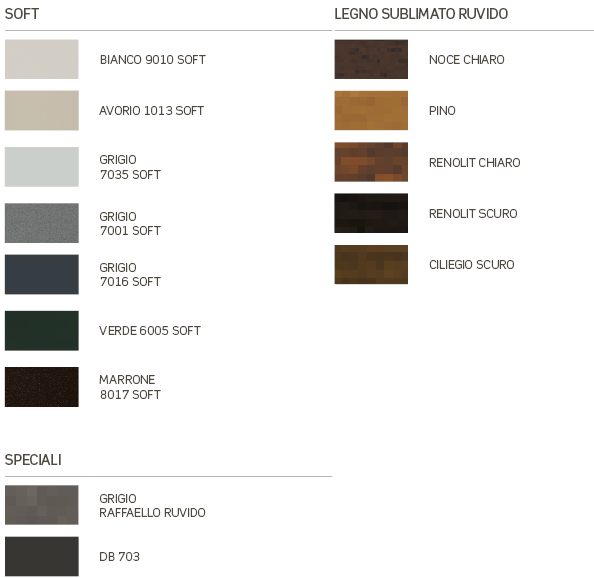

GAMMA DELLE TINTE PER IL TELO E LISTINO PREZZI

COLORE FUORI GAMMA:
VERNICIATO +20%
RAFFAELLO +30%
LEGNO +50%
RISPETTO AL LISTINO RAL BASE

Per quantità inferiori a 20 mq si prega di contattare l’azienda.

N.B. il prezzo viene calcolato in base alla superficie del telo finito.

Le tinte RAL sono goffrate, con una verniciatura anti-graffio.

I riferimenti dei colori riportati in questo catalogo
potrebbero risultare alterati nella riproduzione e stampa.

Per maggiore sicurezza fare riferimento alla
mazzetta colori fornita dall’azienda.

RAL


BIANCO 9010

AVORIO 1013

GRIGIO 7035

GRIGIO 9006

GRIGIO 7016

MUSCHIO


VERDE MUSCHIO

MARRONE MUSCHIO

RAFFAELLO


GRIGIO RAFFAELLO

LEGNO


BIANCO VENATO

DOUGLAS

CILIEGIO

NOCE CHIARO

NOCE MEDIO

NOCE SCURO

ROVERE

GOLDEN OAK

NUSSBAUM

VERDE VENATO

TINTE PER LE GUIDE
Le guide sono ordinabili dello stesso colore dei teli.
Per i colori Ral 9010 – 1013 – 7035 – 9006 – 7016 non si
applica alcuna maggiorazione.
Per i colori Muschio e Raffaello + 10%
Per i colori Legno + 30%
Per le tinte fuori gamma contattare l’azienda.

I prezzi sono IVA esclusa e possono
essere soggetti a variazione anche senza
preavviso. Sono fatti salvi errori e/o
omissioni di carattere tipografico.

COME ORDINARE

Formulare l’ordine indicando:

  • Per la larghezza, la misura del telo finito
  • Per l’altezza, la misura luce architettonica (ovvero sotto il cassonetto). La tapparella verrà fornita con misure maggiorate, necessarie al corretto funzionamento.

DICHIARAZIONE DI PRESTAZIONE N° 01AV

Codice di identificazione
del prodotto

ORIENTA 2.0

Descrizione del
prodotto

Avvolgibile a lamelle orientabili senza
meccanismo di rotazione.

Uso previsto

Protezione solare esterna secondo la
norma Uni EN 13659: 2015
Avvolgibile per uso esterno senza
caratteristiche di resistenza al fuoco e
tenuta ai fumi

Nome e indirizzo
del fabbricante

MV LINE SPA Italia
70021 Acquaviva delle Fonti (BA)
Zona PIP - Via Umbria, 69

Sistema di AVCP

Il sistema applicabile di valutazione e di verifica
della costanza della prestazione (vvcp) del prodotto da costruzione è il 4.

6 - Prestazioni dichiarate
Classe di resistenza al vento UNI EN 13659: 2013 Dimensioni luce architettonica Prestazione
Larghezza fino a (mm)Altezza (mm)
200025006
250020006
300024004

Fattore solare totale gTot

La vetrazione utilizzata nel calcolo, corrisponde al vetro tipo “C” secondo la EN 13363-1:2008 (vetro doppio chiaro basso emissivo 4+16+4 con argon, Ug=1.2 W/m2
°K g=0.59. I parametri di orientamento considerati sono quelli riportati nelle norme di riferimento: posizione chiusa con lamelle a 90° rispetto all’orizzontale, posizione aperta con lamella a 45° rispetto all’orizzontale.

AVVOLGIBILE ORIENTA 2.0 CON STECCHE IN POSIZIONE CHIUSA
Colore BIANCO PASTELLO SCURO NERO
gTot 0,026 0,044 0,062 0,079
Classificazione UNI EN 14501:2006 4 4 4 4
AVVOLGIBILE ORIENTA 2.0 CON STECCHE IN POSIZIONE APERTA
Colore BIANCO PASTELLO SCURO NERO
gTot 0,102 0,098 0,094 0,090
Classificazione UNI EN 14501:2006 3 4 4 4

GARANZIA

Per poter usufruire della garanzia è necessario trascrivere nello spazio bianco sottostante il CODICE PRODOTTO riportato sulla etichetta presente sulla fascia terminale (vedi fac-simile fig. 1) ed allegare la relativa prova di acquisto (ricevuta fiscale o fattura).

TABELLA DI CONVERSIONE TRA LUCE ARCHITETTONICA E ALTEZZA TELO FINITO (MM)

H LUCE

H TELO
FINITO

H LUCE

H TELO
FINITO

H LUCE

H TELO
FINITO

1000

1243

1700

2005

2400

2830,5

1050

1306,5

1750

2068,5

2450

2894

1100

1370

1800

2132

2500

2957,5

1150

1370

1850

2195,5

2550

3021

1200

1433,5

1900

2259

2600

3084,5

1250

1497

1950

2322,5

2650

3148

1300

1560,5

2000

2386

2700

3211,5

1350

1624

2050

2449,5

2750

3275

1400

1687,5

2100

2513

2800

3275

1450

1751

2150

2576,5

2850

3338,5

1500

1814,5

2200

2640

2900

3402

1550

1878

2250

2640

2950

3465,5

1600

1941,5

2300

2703,5

3000

3529

1650

2005

2350

2767

CAPITOLATO TECNICO

Orienta 2.0 è un sistema di oscuramento per esterni costituito da profili in
lega di alluminio estruso EN AW 6060 e prodotto con tolleranze dimensionali
di spessore conformi alla UNI EN 12020-2:2002.
È composto da lamelle orientabili (68,5 x 9,4 mm, spessore alluminio 0,9 mm)
e da cinque lamelle fisse (36 x 7,9 mm, spessore alluminio 0,9 mm).
Le lamelle fisse sono agganciate tra loro e collocate nella parte superiore
del telo, mentre le lamelle mobili orientabili, sono collegate tra loro tramite
un profilo in alluminio estruso denominato “gancio”.
Le lamelle mobili sono dotate di una guarnizione nella battuta di chiusura, al
fine di garantire una minore rumorosità in fase di movimentazione.
Nella parte inferiore, il telo presenta un terminale completo di piede telescopico con spazzolino, di dimensioni 58,3 x 15 mm.
L’avvolgibile Orienta 2.0 dispone di tre modalità di posizionamento:
a. telo aperto;
b. telo chiuso;
c. telo abbassato con lamelle in posizione frangisole con inclinazione di 51°
rispetto al piano verticale.
La particolare conformazione delle lamelle permette l’installazione del telo
sia con avvolgimento interno che con avvolgimento esterno; quando l’asse
del rullo è disposto all’esterno dell’abitazione rispetto alle guide di scorrimento.
Le diverse posizioni delle lamelle permettono di associare in un unico prodotto le prestazioni dell’avvolgibile e la funzione del frangisole, con la possibilità di graduare la quantità di luce e di aria in ingresso, garantendo un buon
oscuramento.
Eventuali infiltrazioni di luce sono da considerarsi connaturate alle specifiche costruttive del prodotto.

Il telo è caratterizzato da un fattore di trasmissione solare pari a 0,026 con
le lamelle in posizione chiusa e 0,102 con lamelle in posizione aperta (valori
calcolati in accordo con le norme UNI EN 13363-1:2008 e UNI EN 14501:2006,
per teli di colore bianco associati a vetro doppio chiaro basso emissivo con
argon con Ug=1.2 e W/m2 °K e g = 0.59).
Le lamelle che compongono il telo avvolgibile sono incernierate agli estremi
per consentire l’apertura delle stesse.
L’orientamento avviene mediante il “kit supporto laterale” costituito da un
profilo estruso in lega di alluminio (denominato supporto laterale), verniciato dello stesso colore delle stecche, opportunamente sagomato al fine di
garantire un accoppiamento rotoidale con la lamella mobile. Tale profilo è
combinato con un tappo in Nylon che ha la funzione di blocco e di rivestimento dello stesso.
I materiali utilizzati non necessitano di prodotti lubrificanti per il loro corretto funzionamento.
Oltre i 1200 mm di larghezza fino a 2300 mm, le stecche sono dotate di supporti di rinforzo che migliorano le caratteristiche di resistenza evitando la
deformazione del telo.
Il supporto centrale è realizzato in alluminio estruso ed è in tinta con la colorazione del telo. Il supporto è posizionato al centro della larghezza del telo.
Per larghezze superiori a 2300 mm, fino a 3000 mm, il telo presenta due
supporti, posizionati a 1/3 e 2/3 dell’ampiezza del telo, con caratteristiche
identiche a quelle descritte per il supporto singolo.
Il trattamento della superficie dei profili avviene mediante verniciatura a
polvere con resine termoplastiche. Le polveri utilizzate conferiscono al telo
caratteristiche antigraffio e un aspetto microgranuloso (goffrato).
L’installazione del prodotto deve essere effettuata da personale tecnico
specializzato.
