GRADINI 35/50

Zertifizierung (EN 13561)
Windwiderstand: Klasse 3
Max. Ausfall: 1,8 m

Diese klassische Korbmarkise ist stets elegant und besonders vielseitig einsetzbar. Sie verziert Fenster, Eingänge, Ladengeschäfte und Villen, indem sie der Fassaden einen besonderen Charakter verleiht. Sie eignet sich besonders für Ausblickfenster mit einer relativ geringen verfügbaren Höhe. Das Gestell besteht aus 35- oder 50-mm-Aluminiumprofilen.

Verfügbare Gestellfarben

STANDARDAUSFÜHRUNG

WEISS 9010
WEISS 9010
ELFENBEIN 1013
ELFENBEIN 1013
GRAU 7035
GRAU 7035
WEISS SOFT 9010
WEISS SOFT 9010
ELFENBEINSOFT 1013
ELFENBEIN SOFT 1013
GRAU SOFT 7035
GRAU SOFT 7035
ANTHRAZIT SOFT 7016
ANTHRAZIT SOFT 7016

TECHNISCHE DATEN

  • Die Markise ist mit Seilzug-, Kurbel- oder Motorsteuerung erhältlich.
  • Bei Korbmarkisen mit Acrylgewebe deckt die Garantie nicht die Abnutzung des Gewebes an den seitlichen und vorderen Falten (durch Öffnen und Schließen der Markise) ab, da in diesem Bereich kleine Löcher entstehen können.
  • Massegefärbtes Polyestergewebe wird empfohlen, da es die Entstehung von Mikrolöchern verhindert.

GRADINI 35

WANDHÖHENMASSE (Maße in cm)

Ausfall Baugrösse
50 60 70 80 90 100 110 120 130
80 105 95 - - - - - - -
90 - 120 95 - - - - - -
100 - - 115 110 - - - - -
110 - - 135 125 120 - - - -
120 - - 160 140 135 130 - - -
130 - - - 175 151 140 135 - -
140 - - - - 175 160 155 148 -
150 - - - - - - - 165 -
160 - - - - - 195 - - 170
170 - - - - - - - - 192
180 - - - - - - - 205 -

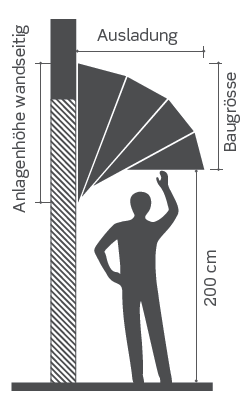

Es wird empfohlen, stets einen nutzbaren Durchgang von 200 cm vorzusehen. Die in der Tabelle angegebenen Werte dienen dazu, die Gesamtabmessungen der aufgespannten Markise zu bestimmen.

Komponenten

Größen

Ausfall Breite
150 200 250 300 350 400
80 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
90 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
100 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
110 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
120 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
130 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
140 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
150 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
160 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
170 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
180 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎

•: Verfügbare Maßnahme   |    -: Nicht verfügbare Maßnahme

GRADINI 50

WANDHÖHENMASSE (Maße in cm)

Ausfall Baugrösse
50 60 70 80 90 100 110 120 130
80 110 95 - - - - - - -
90 - 120 100 - - - - - -
100 - - 120 110 - - - - -
110 - - 165 126 - - - - -
120 - - - 140 135 130 - - -
130 - - - 175 151 140 - - -
140 - - - 185,5 174 163 155 148 -
150 - - - - - 180 - 165 160
160 - - - - - 195 - - 170
170 - - - - - - - - 192
180 - - - - - - - 205 -

Es wird empfohlen, stets einen nutzbaren Durchgang von 200 cm vorzusehen. Die in der Tabelle angegebenen Werte dienen dazu, die Gesamtabmessungen der aufgespannten Markise zu bestimmen.

Komponenten

  • Bis 4 m: mit 50-mm-Profil.
  • Von 4,01 m bis 5 m: alle Längselemente mit 70-mm-Profil.
  • Von 5,01 m bis 7 m: 1. Längselement mit verstärktem K70-Profil und andere Längselemente mit 70-mm-Profil.

Die seitlichen Arme weisen stets das K50-Profil auf.

Größen

Ausfall Breite
150 200 250 300 350 400 450 500 550 600 700
80 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
90 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
100 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
110 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
120 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
130 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
140 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
150 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
160 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
170 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎
180 ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎ ◼︎

•: Verfügbare Maßnahme   |    -: Nicht verfügbare Maßnahme
