GRADINI 35/50

Certificación EN 13561
Resistencia al viento: Clase 3
Saliente máximo: 1,8 m

Toldo clásico, siempre elegante y sobre todo dotado de una versatilidad absoluta. Embellece ventanas, puertas, comercios y villas, caracterizando de manera destacada el edificio sobre el que se monta. Especialmente indicado para fachadas con altura disponible relativamente
baja. La estructura es de aluminio con perfiles de 35 o 50 mm.

COLORES DISPONIBLES

DI SERIE

BLANCO 9010

MARFIL 1013

GRIS 7035

BLANCO SOFT 9010

MARFIL SOFT 1013

GRIS SOFT 7035

ANTRACITA SOFT 7016

CARACTERÍSTICAS TÉCNICAS

Puede suministrarse con mando por cable, cabrestante o motor.

Salvo especificación contraria en el pedido, el toldo tipo
“cappottina” tendrá las siguientes características:

mando por cable a la derecha (vista frontal exterior);
estructura de color RAL 9010;
costura SunStop (TENARA o termosoldada disponible bajo
pedido, sin recargo);
diseño del volante 02 (h 25 cm);
montaje a pared.

Para los toldos tipo cappottina confeccionados con tejido acrílico, la garantía no cubre el desgaste del mismo en las zonas de los pliegues laterales y frontales (provocado por el uso en la apertura y cierre del toldo), ya que en dichas zonas podrían aparecer pequeños orificios.
Se recomienda y garantiza el uso de tejido de poliéster teñido en masa para evitar microperforaciones.

En caso de solicitar un volante de color distinto al del tejido, se cobrará el coste de una mantovana adicional.

GRADINI 35

DIMENSIONES ALTURA DE PARED (medidas indicadas en cm)

Salida	Dimensiones
Salida	50	60	70	80	90	100	110	120	130
80	105	95	-	-	-	-	-	-	-
90	-	120	95	-	-	-	-	-	-
100	-	-	115	110	-	-	-	-	-
110	-	-	135	125	120	-	-	-	-
120	-	-	160	140	135	130	-	-	-
130	-	-	-	175	151	140	135	-	-
140	-	-	-	-	175	160	155	148	-
150	-	-	-	-	-	-	-	165	-
160	-	-	-	-	-	195	-	-	170
170	-	-	-	-	-	-	-	-	192
180	-	-	-	-	-	-	-	205	-

Se recomienda considerar siempre un paso útil de 200 cm; los valores indicados en la tabla son útiles para obtener las dimensiones del toldo posicionado.

Componentes

MEDIDAS DISPONIBLES

Salida	Ancho
Salida	150	200	250	300	350	400
80	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
90	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
100	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
110	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
120	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
130	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
140	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
150	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
160	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
170	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
180	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎

•: Misura disponibile | -: Misura non disponibile

GRADINI 50

Dimensioni altezza muro (misure indicate in cm)

Salida	Dimensiones
Salida	50	60	70	80	90	100	110	120	130
80	110	95	-	-	-	-	-	-	-
90	-	120	100	-	-	-	-	-	-
100	-	-	120	110	-	-	-	-	-
110	-	-	165	126	-	-	-	-	-
120	-	-	-	140	135	130	-	-	-
130	-	-	-	175	151	140	-	-	-
140	-	-	-	185,5	174	163	155	148	-
150	-	-	-	-	-	180	-	165	160
160	-	-	-	-	-	195	-	-	170
170	-	-	-	-	-	-	-	-	192
180	-	-	-	-	-	-	-	205	-

Se recomienda considerar siempre un paso útil de 200 cm; los valores indicados en la tabla son útiles para obtener las dimensiones del toldo posicionado.

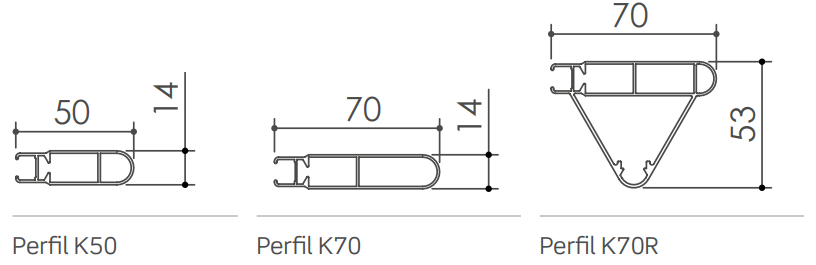

Componentes

Hasta 4 m con perfil de 50 mm.
De 4,01 m a 5 m con perfil de 70 mm en todos los elementos longitudinales.
De 5,01 m a 7 m con el primer elemento longitudinal en K70 reforzado y 70 mm en los perfiles restantes.

Los brazos laterales siempre se producirán con perfil K50

MEDIDAS DISPONIBLES

Salida	Ancho
Salida	150	200	250	300	350	400	450	500	550	600	700
80	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
90	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
100	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
110	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
120	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
130	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
140	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
150	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
160	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
170	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎
180	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎	◼︎

•: Misura disponibile | -: Misura non disponibile
